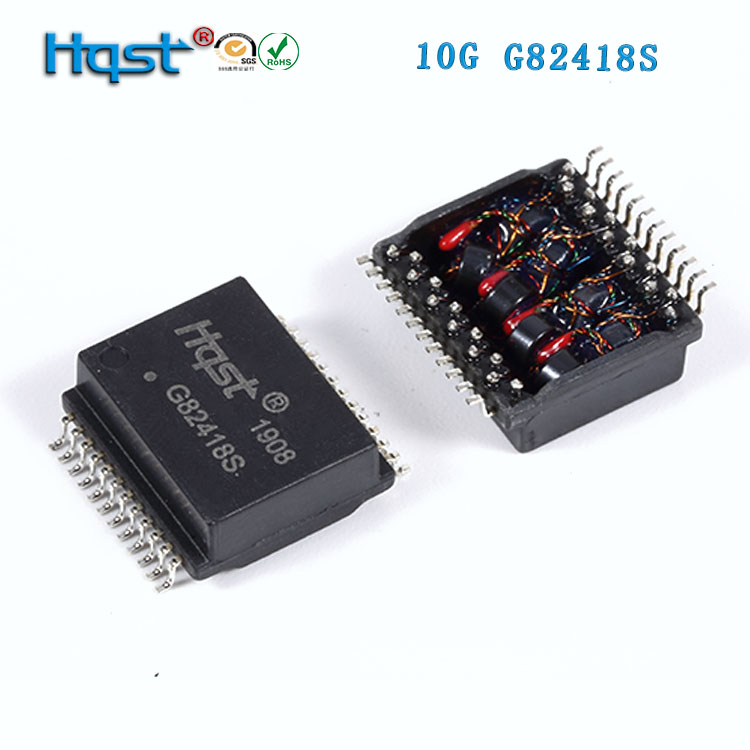

介紹款10G以太網絡變壓器G82418S的制作方法


本實用新型G82418S涉及以太網絡變壓器技術領域，尤其涉及一款10G以太網絡變壓器。


背景技術：

互聯網用的以太網變壓器正常的一般都是100/1000MHz的速率傳輸信號，也就是傳說中的百兆千兆網絡變壓器。正常的100/1000MHz傳輸速率的以太網變壓器參數IL的范圍在-1.0dBMAX@1-100MHz；參數RL的范圍在-18dBMIN~-10dBMIN@1-100MHz。市場變化日新月異，常規的100/1000MHz速率傳輸的以太網變壓器已不能滿足互聯網提速的需求。


技術實現要素：

本實用新型G82418S提供了一款10G以太網絡變壓器，結構合理，使用方便，在相同封裝形式的情況下，通過應用合理的變壓器磁芯材料和控制線圈繞制工藝，使得網絡變壓器能夠達到10G的速率傳輸以太網信號和1.5KV的作用，網絡變壓器的所有的電性參數也能滿足IEEE802.3的要求。

為解決上述技術問題，本產品G82418S實施例提供了一款10G以太網絡變壓器，包括膠殼、變壓器、灌封材料和PIN腳，所述的膠殼內設有變壓器，所述的膠殼和變壓器之間設有灌封材料，所述的PIN腳包括外PIN腳和內PIN腳，所述的外PIN腳設于膠殼一側，內PIN腳與變壓器連接，所述的變壓器包括磁芯和線圈兩部分，所述的磁芯使用雙孔型和圓環型結構的錳鋅材料和鎳鋅材料制成，所述的線圈為QPN漆包線，所述的QPN漆包線使用雙線預扭線制成，線圈組裝前進行coating預保護，組裝后進行二次potting保護。

G82418S作為本實用新型G82418S的一個優選的技術方案，所述的灌封材料使用高介電常數的硅膠材料制成。

G82418S作為本實用新型G82418S的一個優選的技術方案，所述的膠殼呈長方體狀，其長寬高尺寸為17.55*12.2*6mm。


本申請實施例中G82418S提供的一個或多個技術方案，至少具有如下技術效果或優點：

結構合理，使用方便，在相同封裝形式的情況下，通過應用合理的變壓器磁芯材料和控制線圈繞制工藝，使得網絡變壓器能夠達到10G的速率傳輸以太網信號和1.5KV的作用，網絡變壓器的所有的電性參數也要滿足IEEE802.3的要求。

附圖說明

為了更清楚地說明本實用新型G82418S實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅是本實用新型G82418S的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

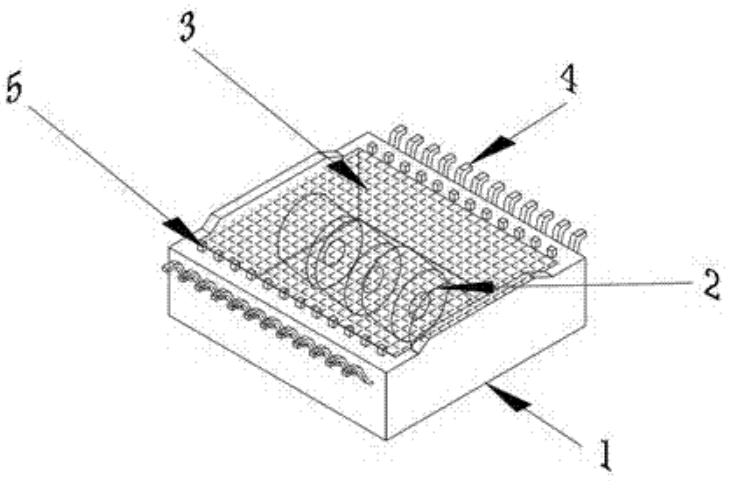

圖1是本申請實施例的結構示意圖；
圖1中，1、膠殼，2、變壓器，3、灌封材料，4、外PIN腳，5、內PIN腳。


具體實施方式
為了更好的理解上述技術方案，下面將結合說明書附圖以及具體的實施方式對上述技術方案進行詳細的說明。

如圖1所示，本實施例所述的一款10G以太網絡變壓器，包括膠殼1、變壓器2、灌封材料3和PIN腳，所述的膠殼1內設有變壓器，所述的膠殼1和變壓器2之間設有灌封材料3，所述的PIN腳包括外PIN腳4和內PIN腳5，所述的外PIN腳4設于膠殼1一側，內PIN腳5與變壓器2連接，所述的變壓器2包括磁芯和線圈兩部分，所述的磁芯使用雙孔型和圓環型結構的錳鋅材料和鎳鋅材料制成，所述的線圈為傳統的QPN漆包線，通過改善磁芯材料和線圈的繞線工藝，在滿足標準的前提下實現10G高速率傳輸。

其中，在實際應用中，所述的變壓器2的線圈使用雙線預扭線制成，線圈組裝前進行coating預保護，組裝后進行二次potting保護，可有效防止漆包線受到損傷。

其中，在實際應用中，所述的灌封材料3使用高介電常數的硅膠材料制成，以保護變壓器的磁芯及裸露的銅線，避免裸露部分遭受雷擊時通過裸露處引起跳弧。

其中，在實際應用中，所述的膠殼1呈長方體狀，其長寬高尺寸為17.22*12.2*6mm，能做到與1*N的RJ45配合傳輸使用。

以上所述，僅是本實用新型G82418S的較佳實施例而已，并非對本實用新型G82418S作任何形式上的限制，雖然本實用新型G82418S已以較佳實施例揭露如上，然而并非用以限定本實用新型G82418S，任何熟悉本專業的技術人員，在不脫離本實用新型G82418S技術方案范圍內，當可利用上述揭示的技術內容作出些許更動或修飾為等同變化的等效實施例，但凡是未脫離本實用新型G82418S技術方案的內容，依據本實用新型G82418S的技術實質對以上實施例所作的任何簡單修改、等同變化與修飾，均仍屬于本實用新型G82418S技術方案的范圍內。
