網絡變壓器生產制程之——材料選擇

Hqst華強盛導讀：網絡變壓器在通信網絡中扮演著至關重要的角色，尤其在電磁干擾抑制、信號隔離和阻抗匹配方面。其核心部件之一是繞線，而磁環則是繞線的關鍵材料之一。本文將詳細介紹網絡變壓器磁環繞線材料選擇

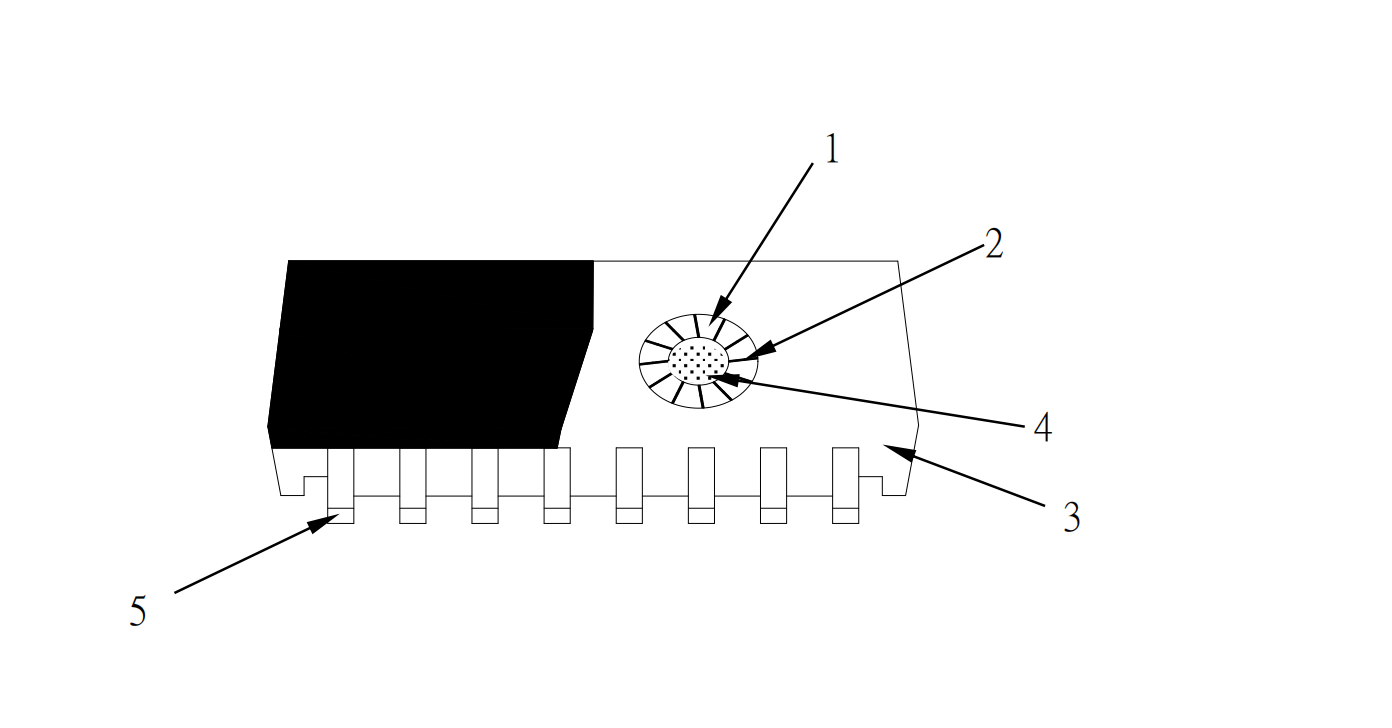

1. 網絡變壓器磁芯材料

網絡變壓器大磁環，也叫變壓器磁環，它一般選用的是Mn-Zn錳鋅磁環，UI值>2000，初始磁導率高，應用的頻率范圍低。網絡變壓器小磁環，也叫共模電感環，它一般選用的是UI值<2000,初始磁導率低，應用頻率范圍高的Ni-Zn鎳鋅磁環

2. 繞線材料

繞線材料通常選擇高純度的漆包銅線。選擇合適的繞線材料是確保變壓器性能的關鍵因素。常規網絡變壓器選擇的銅線通常為QPN/180聚胺脂漆包銅線。根據不同性能要求如絕緣性，POE過電流能力等不同要求還會選擇不同性能的漆包線，具體線性選擇會依據具體不同產品要求進行不同選擇，詳見各產品承認書中所列材料

3. 膠殼及其他輸用材料

膠殼也叫CASE，主要選擇是phenolic moulding powder（電木粉) ，尺寸依據產品要求不同選擇

Varnish 絕緣油 一般選用 絕緣油E962

Solder 焊料 一般選用SnCu錫銅 ，也有選用含銀錫

Flux 助焊劑 選用787M-3等
