百兆以太網接口外圍電路設計

百兆千兆以太網接口外圍電路設計

一，先認識一下網口

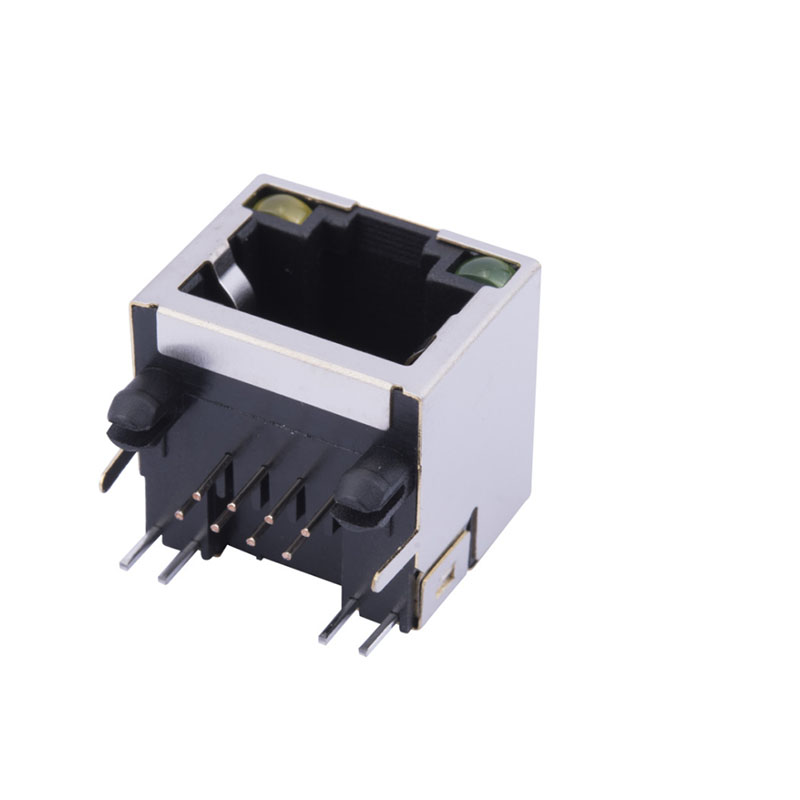

這個是標準的以太網連接接口，里面不含濾波器，可用作百兆千兆萬兆單口的連接。（網口有多種形態，就不一一例舉）

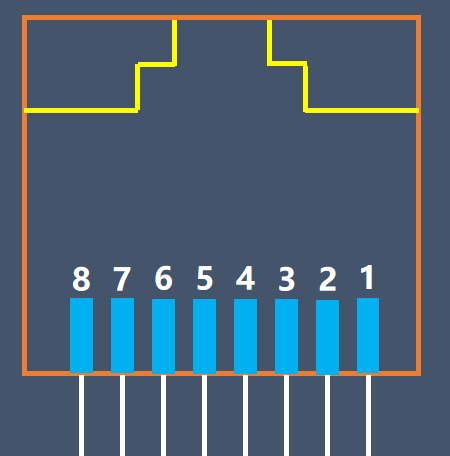

它總共有8個引腳

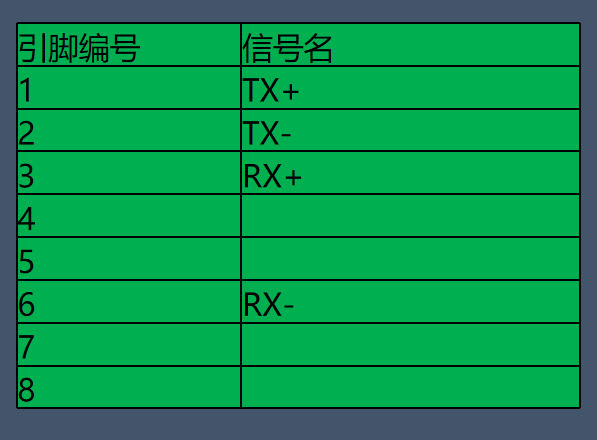

當設計成百兆以太網時，只用到了四個引腳，分別是1236，大家可以看下百兆以太網信號定義，TXP。TXN，RXP，RXN（TXOP，RXIP）是兩對差分信號。

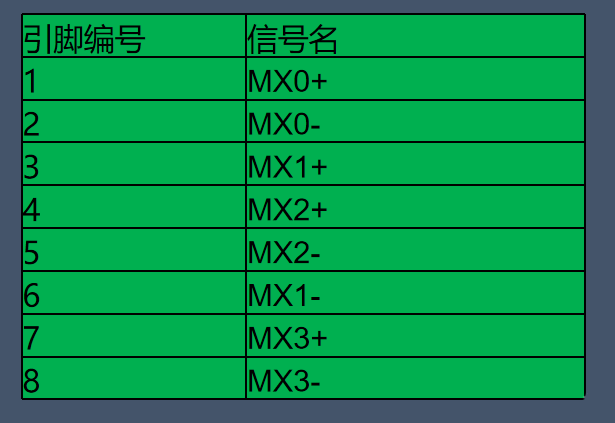

當設計成千兆以太網時，這8個引腳都會用到，大家可以看下千兆以太網引腳的信號定義， 0+， 0-， 1+， 1-， 2+， 2-， 3+， 3-是四對

二，再來認識一下以太網絡變壓器，對于以太網接口，和RJ45網口連接的就是這種網絡變壓器

如下：

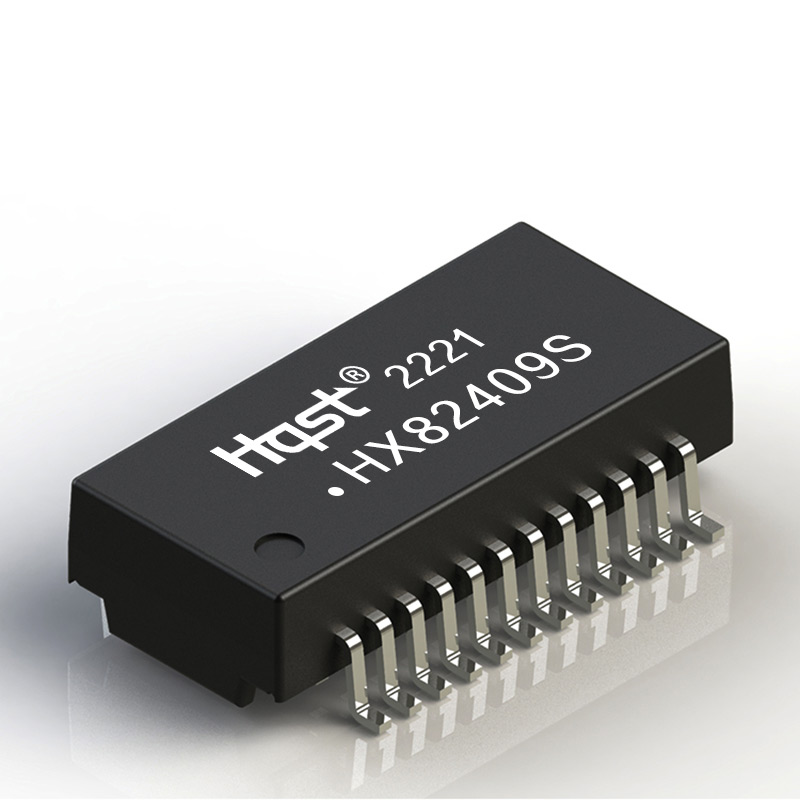

百兆網絡變壓器和千兆網絡變壓器

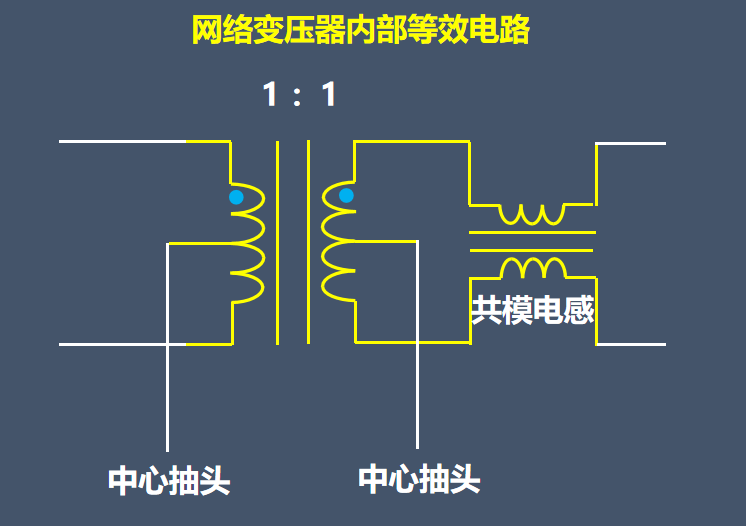

里面的線路它其實就是線圈比是1：1的變壓器，線圈中心點的地方是中心抽頭，等效電路是這個，網絡變壓器的次級還有共模電感。網絡變壓器可以隔離網線與PHY芯片，減小外界的干擾，然后還在一定程度上能增強信號

百兆是兩組如下的等效電路，千兆是四組如下的等效電路，

三，百兆以太網接口的連接電路

百兆以太網接口的電路大家可以看下。RJ45的1腳和3腳接差分信號正極，2腳和6腳接差分信號負極
