【深度解析】從H7-TOOL拆解看工業級以太網接口磁性元器件解決方案

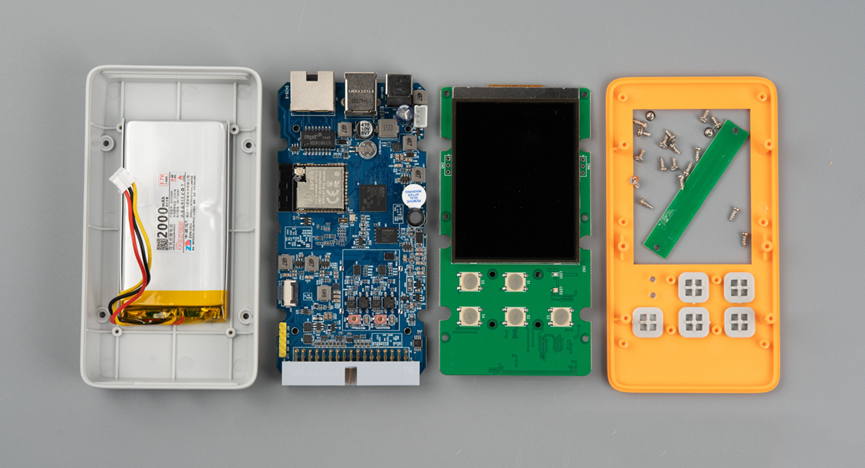

          在工業設備互聯領域，H7-TOOL作為一款多功能調試工具備受工程師青睞。為揭示其核心通訊架構設計，我們對設備進行系統性拆解分析。移除底殼四顆M2.5精密緊固件后，可見其內部采用雙層堆疊式PCB架構設計，主控板與接口板間通過定制化FPC柔性線路實現可靠互連，電源管理系統則采用獨立鋰電模組供電方案。

作為專業工業以太網磁性元器件方案商，本文將重點解析設備采用的網絡通訊核心器件。經逆向工程驗證，H7-TOOL集成我司兩大工業級標準組件：

1. HX81601S網絡變壓器模塊

• 符合IEEE 802.3標準的高可靠性磁隔離方案

• 支持10/100BASE-TX全雙工傳輸協議

• 寬溫域工作特性（-40℃至+85℃）

• 緊湊型SMT封裝（12.8×6.8×5.5mm3）

• 通過IEC 61076-3-117工業環境認證

• 完美兼容Pulse HX1188NL引腳定義

2. 帶集成式EMI屏蔽罩設計

• 支持PoE++（802.3bt）供電協議

• 對于尋求高性價比替代方案的研發團隊，HX81601S不僅實現與HX1188NL的pin-to-pin兼容，更在EMC性能（通過IEC 61000-4-5 6kV浪涌測試）及長期可靠性（MTBF＞1,000,000小時）方面建立技術優勢。配合我司自主研發的EMI優化RJ45連接器，可構建完整的100Mbps工業以太網物理層解決方案。

誠邀各領域電子工程師及采購決策者蒞臨我司技術中心，實地考察全自動磁件生產線及可靠性實驗室，獲取符合IEC62368標準的完整網絡接口選型方案及免費樣品支持。
