脈沖變壓器 普思PA0264NL 設計方案

1. 產品性能指標

GDT9266×3-1mH-1800V 產品的尺寸及性能參照普思 PA0264NL 型號進行設計，用于替代普思 PA0264NL 型號。產品結構為在磁環上繞制漆包線形成線圈，再裝入外殼的結構。產品具體設計指標見表 1。

表 1 設計技術指標

2. 磁芯選材

根據產品外形尺寸，選擇 T4*2*2 尺寸規格磁芯可裝入符合產品外形尺寸的外殼。經過線圈試?yán)@，線圈用 0.1mm 漆包線可繞 30 匝。

根據可繞圈數計算磁芯的 AL 值: AL 值=L/N2=1.0mH/302=1111(nH/N2)

查 T4*2*2 A061 磁芯 AL 值=1550±25%(nH/N²)，故選用 T4*2*2 A061

磁芯可滿足 AL=1111(nH/N2)的要求。

3. 產品電感量計算

L=AL*N2=1550*302=1.395mH Lmin=1.395mH*0.75=1.046mH

選用 T4*2*2 A061 磁芯，繞繞 30 匝可滿足產品電感量 1.0mH Min.的設計要求。

4. E*T 計算

E*T=0.25*30*1.92=14.4（V*usec）

可滿足 ET=12.7（V*usec）的設計要求。

5. 線圈設計

根據產品直流電阻和耐電壓要求，漆包線選用 P180 G2-Ф0.1mm，  線圈采用 1-6/2-5/3-4

三組并繞 30TS 的方式，匝數比 1:1:1。

6. 產品試做

通過以上設計，對產品進行了試制，產品性能測試結果如下：

7.

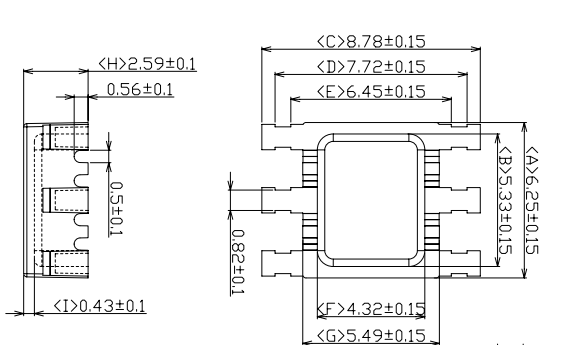

外形結構尺寸 (mm):

結論：

產品選用 T4*2*2 A061 磁芯，線圈采用 0.1mm 漆包線 1-6/2-5/3-4 三組并繞 30TS 的設計，產品的電感量、直流電阻、漏電感、ET 值、耐電壓均滿足設計要求。

打樣第一次

2024年01月10日

選用外殼尺寸：

需要關注的點是：

產品伏秒積參數：它是脈沖變壓器的重要參數之一，決定了脈沖變壓器體積和損耗等，單位為v*s(伏*秒)，等于磁芯飽和磁通密度、匝數和磁芯截面積的乘積

voltage-time product秒這個單位比較大，一般用伏微秒積。

伏微秒積其實就是磁芯達到飽和之前能承受的最大電壓脈沖寬度，超過這個值，變壓器磁芯就會飽和，一旦飽和，變壓器原邊電流會很大，副邊輸出會變得很小接近零。一個脈沖周期內的脈沖∫udt不是伏微秒積(如果看一個一個脈沖周期此值應為零，因為變壓器必須滿足此條件才能實現磁復位)，應該是一個周期內的正觸發脈沖時段的∫udt，該值和頻率關系不是很大。

結論：

尺寸太薄，內徑太小，無法置放4*2*2磁芯 30T繞組

現在膠殼供應商找不到合適尺寸膠殼

工程打樣第二次

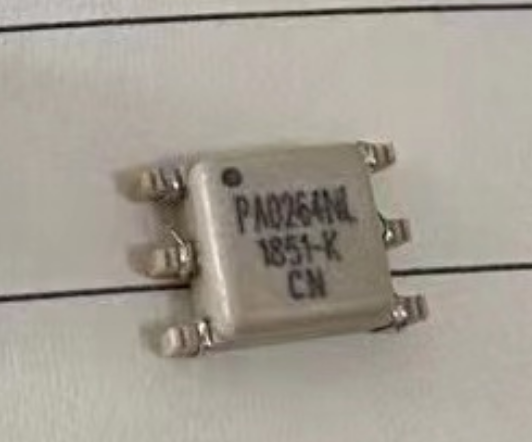

完全參照普思供應材料，生產工藝 及設計方案 設計打樣

客戶反饋：

一，同意該方案

二，自訂LOGO
