H7008NL 7108 7109萬兆產品說明，萬兆網絡變壓器線包方案

華強盛電子導讀：萬兆網絡變壓器特性好壞，最終產品網絡傳輸穩定與否最重要取決的是產品高頻參數，而最終決定性影響的來自于產品線包，經過多年生產實踐及不斷的研發投入，萬兆線包方案制作方式不斷更迭，發展成多種流派和方案，除了很早以前公司有記錄過的雙孔環方案之外（見以前文章)  也逐步發展為以下日趨簡單的兩種萬兆線包方案，特此簡要記錄，以備存檔

20年后萬兆網絡變壓器線包方案，

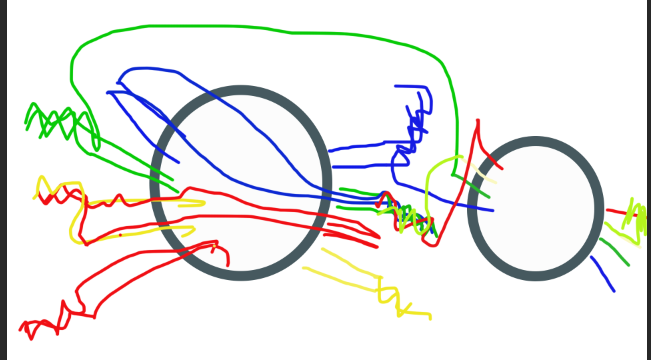

方案一： 8線大環，4線小環方案

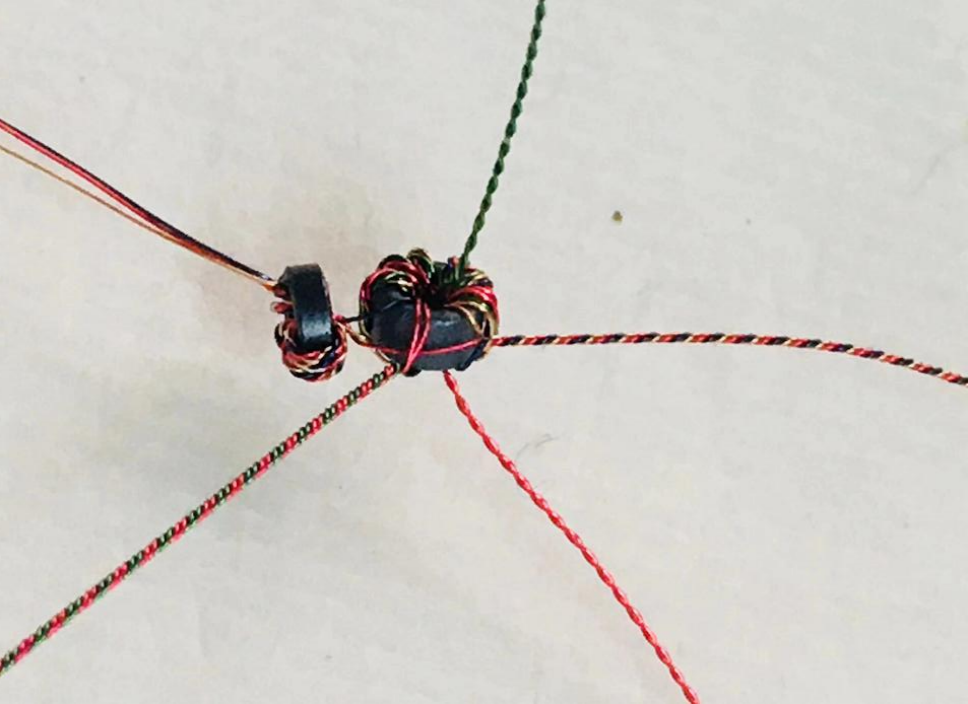

方案描述：此方案為普思萬兆方案，H7108/7008/7109用的都是這個方案

一，最早萬兆網卡普思設計對應產品是7008（對應我司G82408S)，8線工藝，線徑0.08，POE能力較弱。工藝繁雜，單價較貴，但網絡參數較好，適合萬兆網卡用。

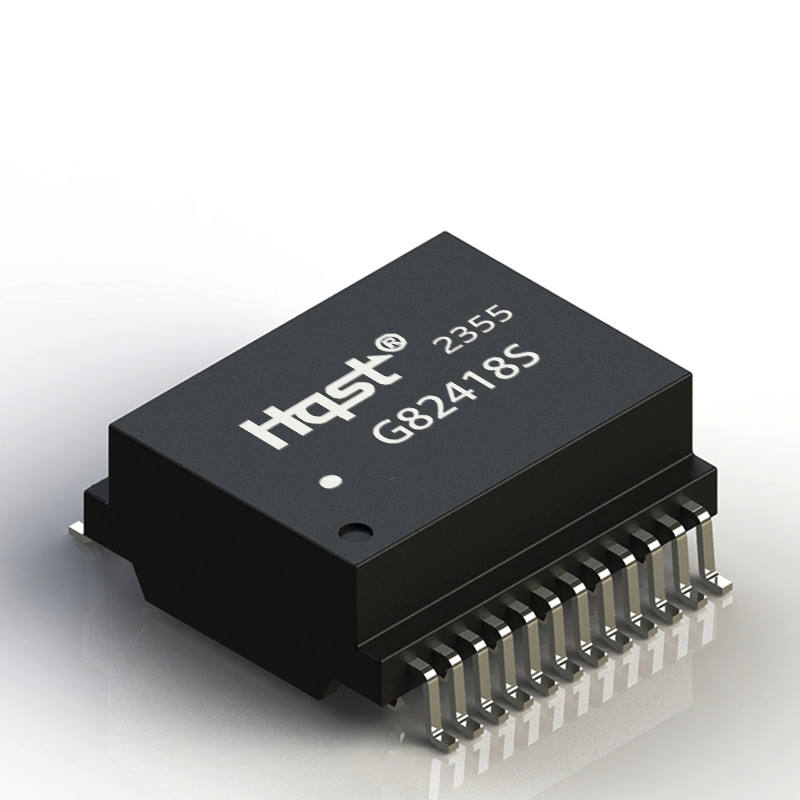

二，為了增加產品POE功能，研發出7108(對應我司G82418S)，采用了4線工藝，線徑0.127，POE 600MA ,損失了部分的高頻網絡參數。主要適用VALANS延長器使用，優點，成本更低，POE增加，網卡也可用，相對7008更好，但7008已停產

三，保留相對好的網絡參數，采用8線工藝，線徑0.08，采用更適宜于POE的線路結構，于是開發出7109. POE可過30W 500MA

VALENS方案（https://mp.weixin.qq.com/s/J37py1x1mP_mn3xGQHlQSw USB拓展方案

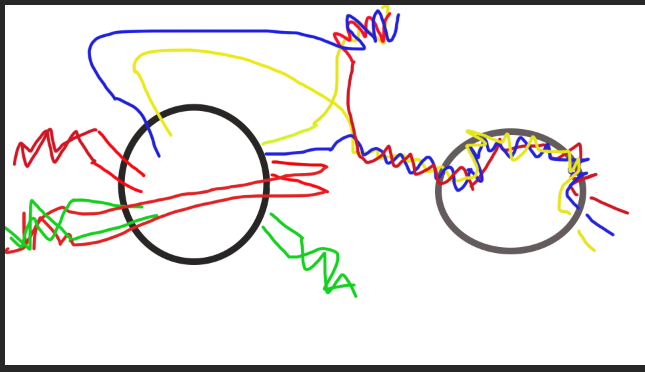

方案二，6線大環，三線小環方案

方案說明：此方案為BEL方案

比較而言：方案一特性優于方案二 體現在400~500M IR值上

2.5G網絡變壓器的線圈結構

一，最早萬兆網卡普思設計對應產品是7008（對應我司G82408S)，8線工藝，線徑0.08，POE能力較弱。工藝繁雜，單價較貴，但網絡參數較好，適合萬兆網卡用。

二，為了增加產品POE功能，研發出7108(對應我司G82418S)，采用了4線工藝，線徑0.127，POE 600MA ,損失了部分的高頻網絡參數。主要適用VALANS延長器使用，優點，成本更低，POE增加，網卡也可用，相對7008更好，但7008已停產

三，保留相對好的網絡參數，采用8線工藝，線徑0.08，采用更適宜于POE的線路結構，于是開發出7109. POE可過30W 500MA

VALENS方案（https://mp.weixin.qq.com/s/J37py1x1mP_mn3xGQHlQSw USB拓展方案

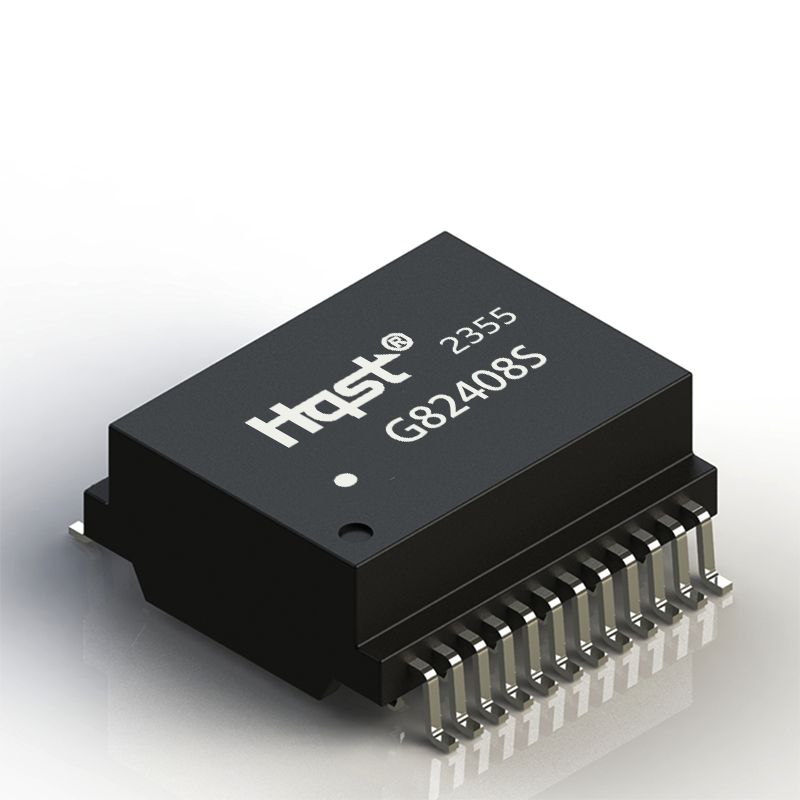

G82408S-PY（YY普思方案） 7.5含稅       （普思萬兆線包，抽頭點膠）

 G82408-Y（YY自方案）        6.8含稅         （萬兆四線線包，國產線包工藝）

G82408S-W(WP）                   7.8含稅    （原廠，非白線，抽頭不點膠）

 G82408S-PW(普思WP）         9.8含稅     （原廠，白線，抽頭不點膠）

7019這顆主要搭配valens做延長器，矩陣～

7019網絡參數好于7108，可以用在網通～延長器和矩陣也能用，比7108貴

8線穿環啊！7108為了poe選了粗線，為了成本4線穿環～

犧牲了網絡參數

磁芯不同 7019 8線穿小環 7108 4線穿小環，

你看客戶端的應用，7108夠用就它了，客戶做矩陣做萬兆網卡，就7019

方案產品

•

  G82418S

•

  G82408S

•

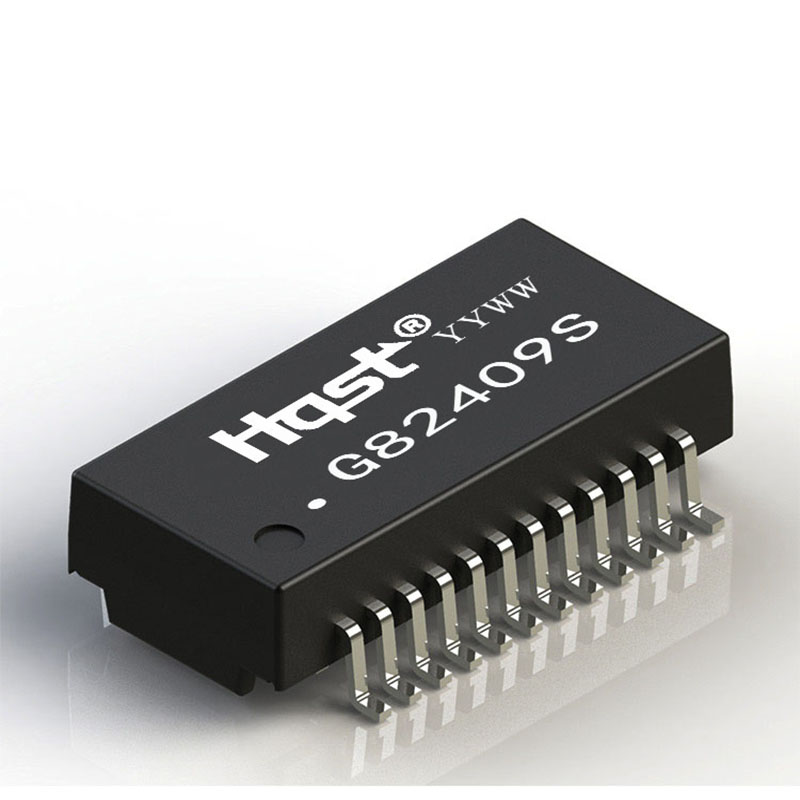

  G82409S

•

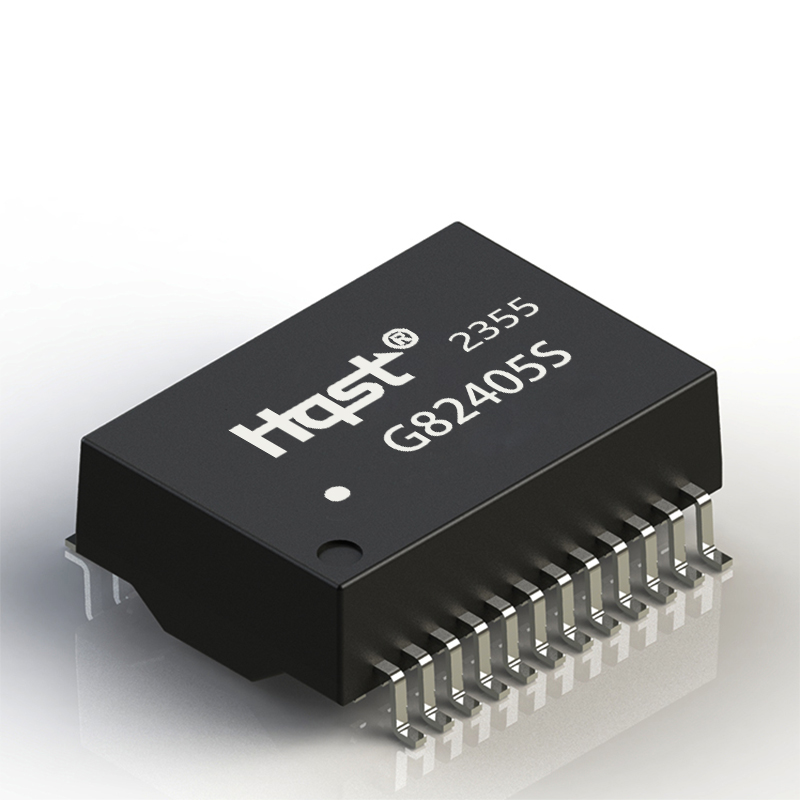

  G82405S

應用案例

•
  2.5G 5G 10G全系列產品選型表（不斷更新中……）

  全系列萬兆網絡變壓器選型表2.5G 5G10GPOE工業級

•
  5G頻譜范圍及分配

  5G頻譜分配5G最大的載波帶寬會達到400MHz甚至更高。目前頻率帶寬比較緊張，5G不得不使用高頻進行通信。5G頻譜大致分為兩個范圍頻率分類 對應頻率范圍FR1 450MHz - 6000MHzFR2 24250MHZ - 52600MHZ。FR1：sub6G 頻段，也就是常說的低頻頻段，是5G的主用頻段，其中在3G以下的頻段稱之為sub3G , 其余的頻段是c-band。。FR2：毫米波，高頻頻

•

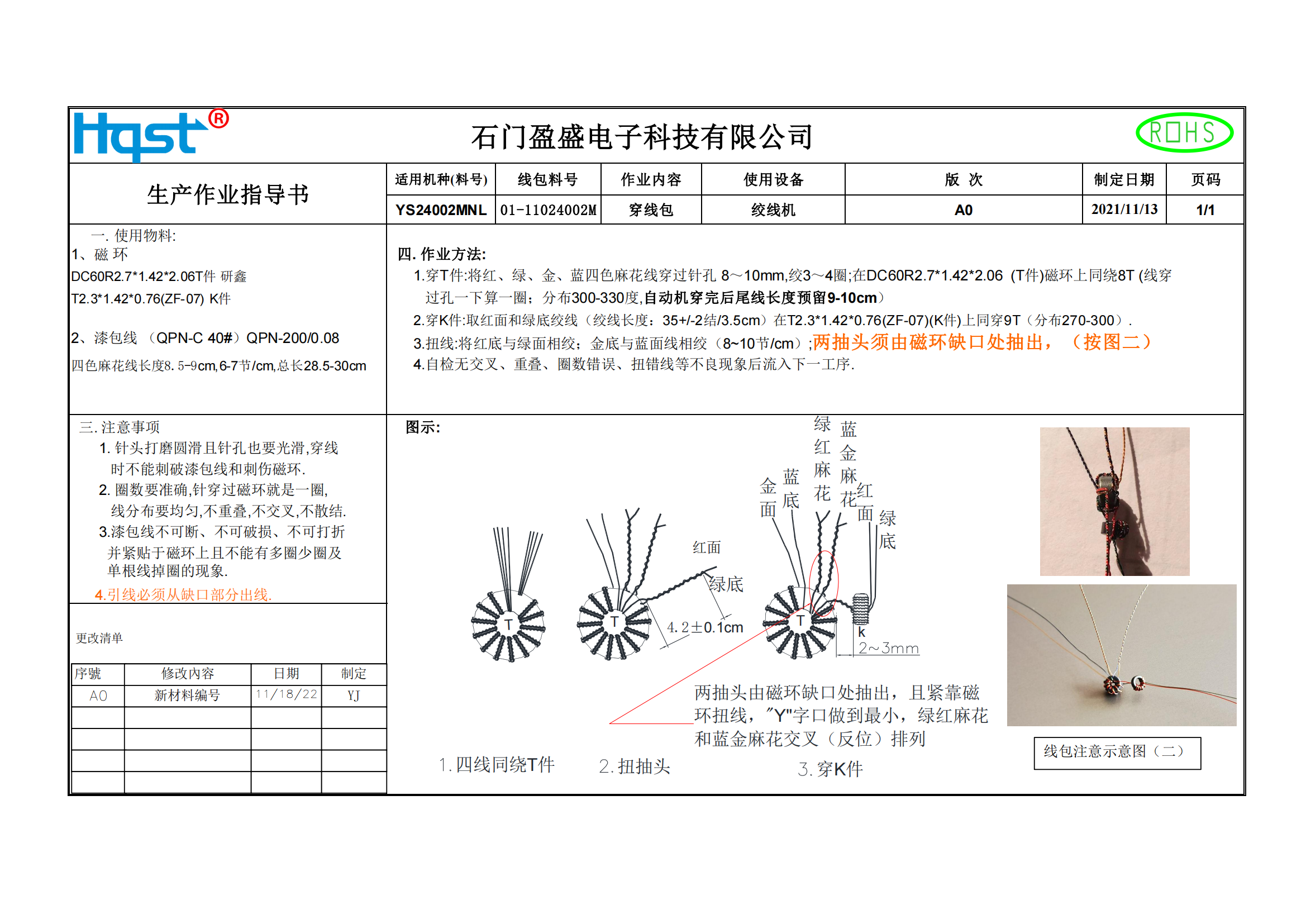

  介紹款10G以太網絡變壓器G82418S的制作方法

  互聯網用的以太網變壓器正常的一般都是100/1000MHz的速率傳輸信號，也就是傳說中的百兆千兆網絡變壓器。正常的100/1000MHz傳輸速率的以太網變壓器參數IL的范圍在-1.0dBMAX@1-100MHz；參數RL的范圍在-18dBMIN~-10dBMIN@1-100MHz。市場變化日新月異，常規的100/1000MHz速率傳輸?shù)囊蕴W(wǎng)變壓器已不能滿足互聯網提速的需求。

•
  G82409S-6萬兆網絡變壓器在光模塊企業上的應用案G82409S-6萬兆網絡變壓器在光模塊企業上的應用案

  2019年初，華強盛電子推出了適應５Ｇ傳輸?shù)某☆惾f兆網絡變壓器Ｇ82409Ｓ同年初，開始與深圳市摩臺光電科技有限公司的戰略合作，目前，MS科技萬兆光模塊產品以每月50K產量出品，每次合作的產品就是我司生產的G82409S萬兆網絡變壓器產品
