在工業設備互聯領域，H7-TOOL作為一款多功能調試工具備受工程師青睞。為揭示其核心通訊架構設計，我們對設備進行系統性拆解分析。移除底殼四顆M2.5精密緊固件后，可見其內部采用雙層堆疊式PCB架構設計，主控板與接口板間通過定制化FPC柔性線路實現可靠互連，電源管理系統則采用獨立鋰電模組供電方案。

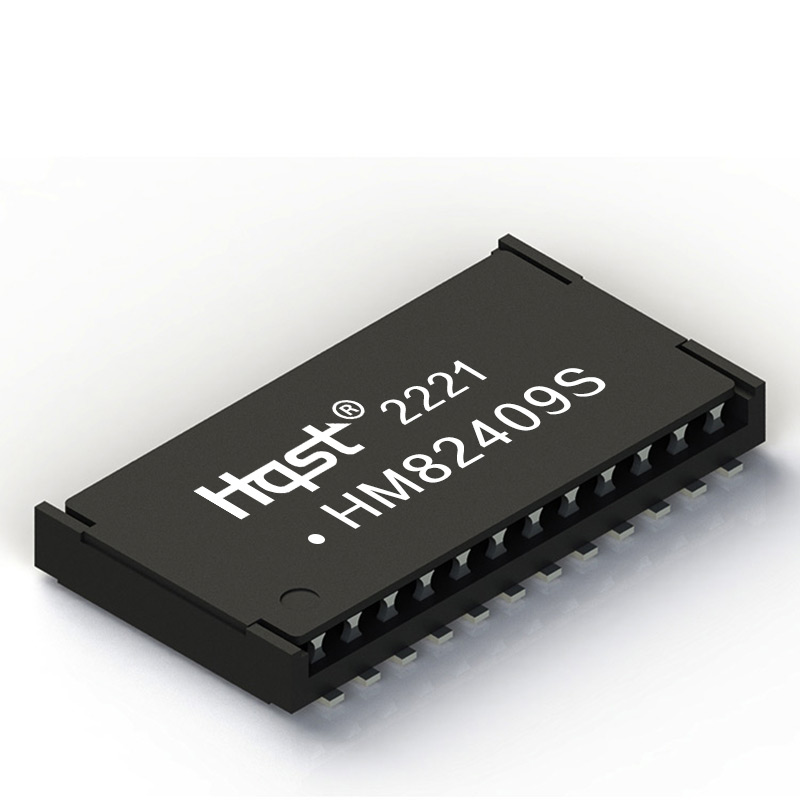

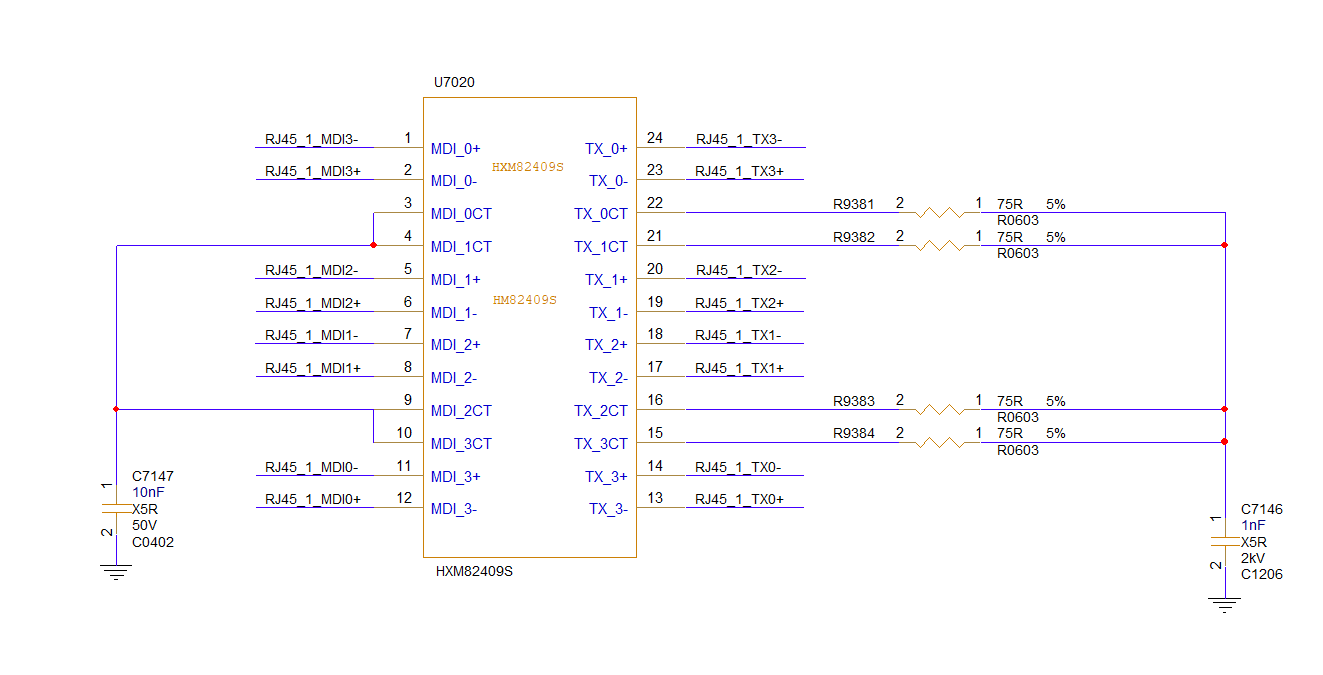

本貼會不斷貼出我司百兆千兆網絡變壓器外圍電路設計參考圖，會陸續更新 1，HXM82409S外圍電路設計圖

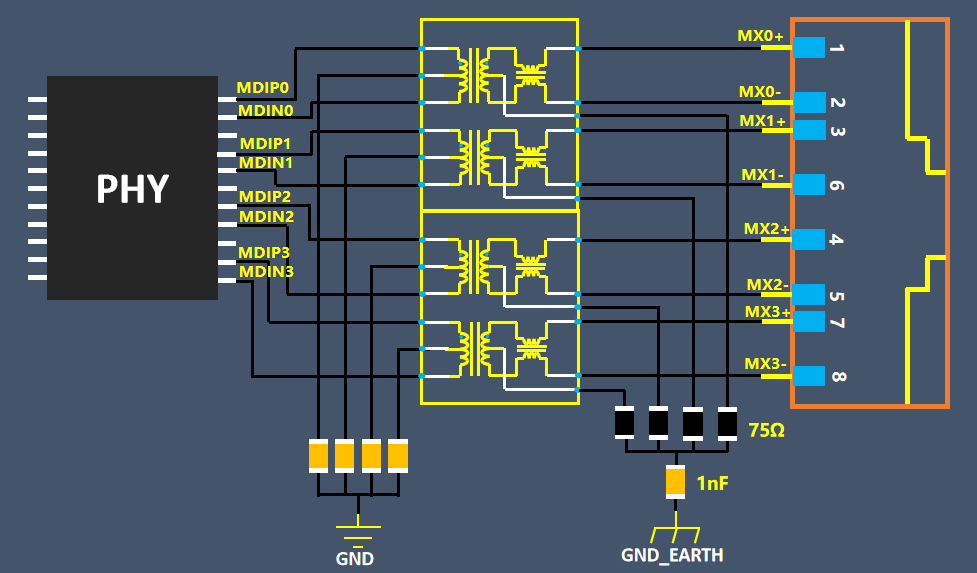

文章是百兆千兆網絡變壓器+RJ45+芯片之間的可供參考的外圍電路設計，不同產品參照線路的基本定義去進行不同連接！

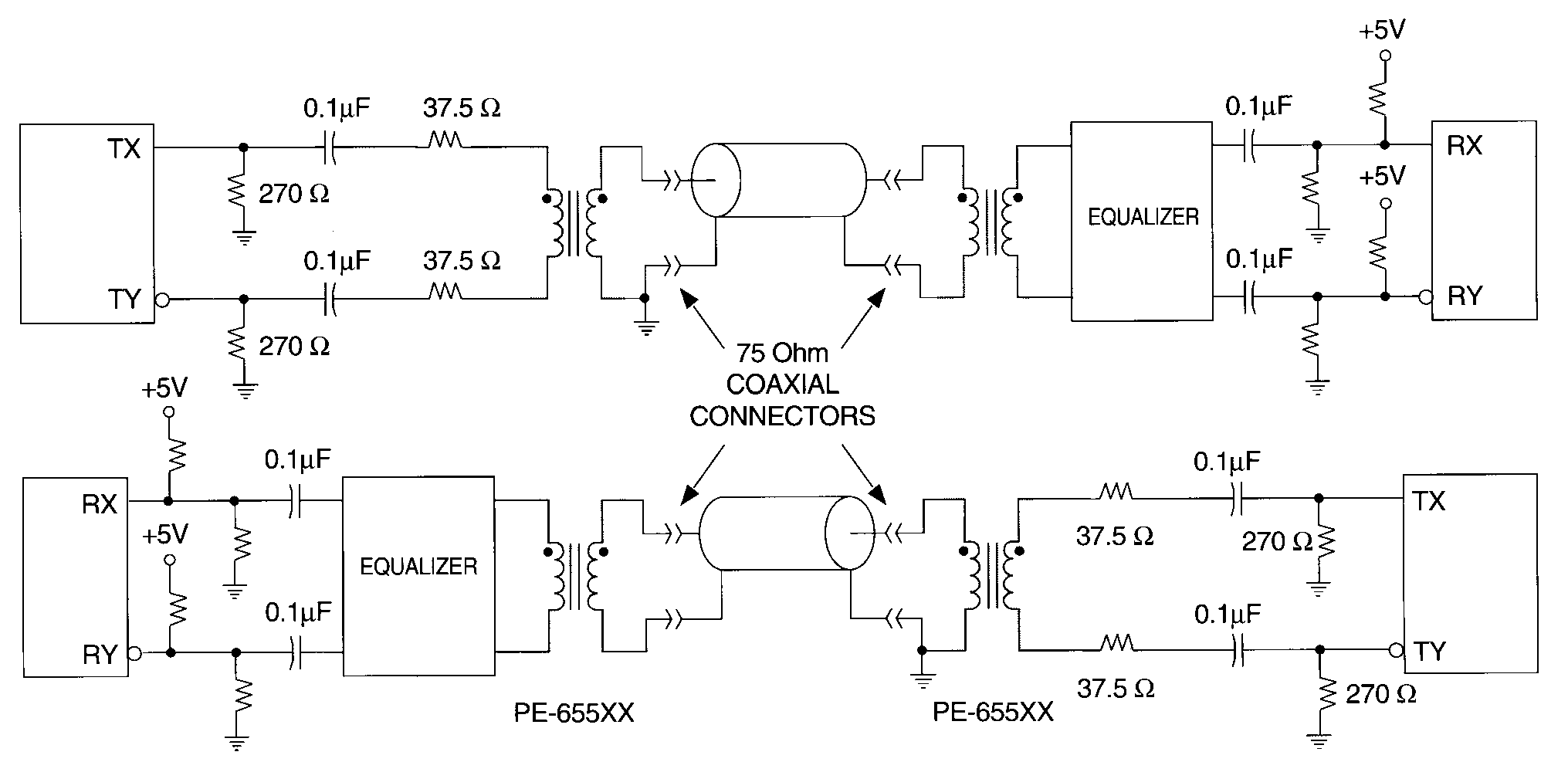

H81604S 應用于75Ω同軸電纜的光纖通道雙變壓器應用說明:光纖通道是一種雙向點對點串行數據鏈路，結構為高性能傳輸。為了允許超級計算機和高端外設之間的低成本互連，ANSI X3T9.5 FC-0委員會指定同軸互連作為光纖電纜的替代方案。雖然通過替代電纜的傳輸距離有限，但與光纖接口相比，它具有顯著的成本優勢。Pulse設計了光纖通道雙變壓器，專門用于同軸電纜的點對點耦合。該變壓器系列符合ANSI

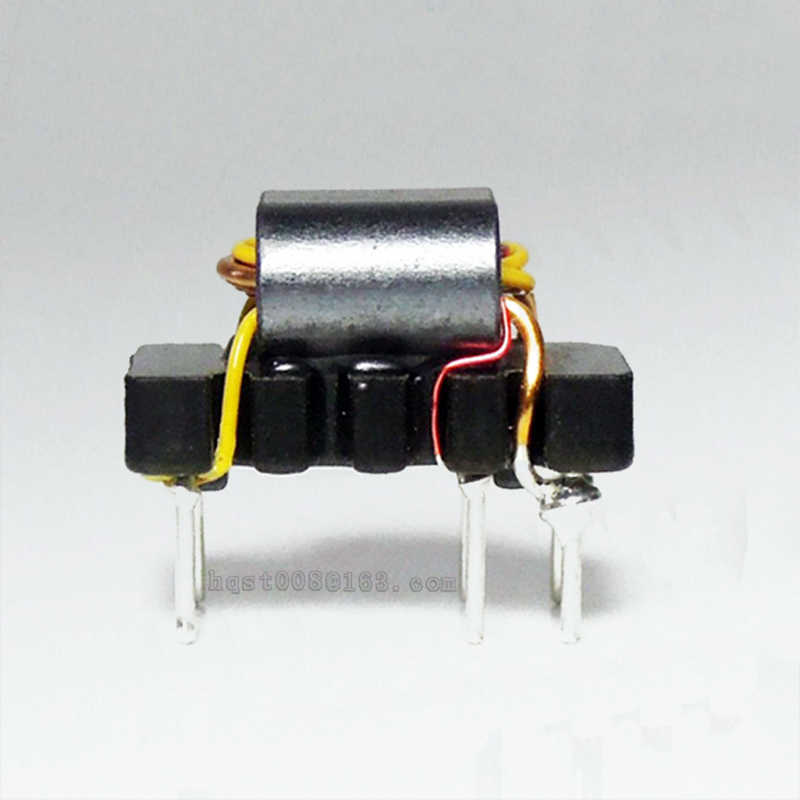

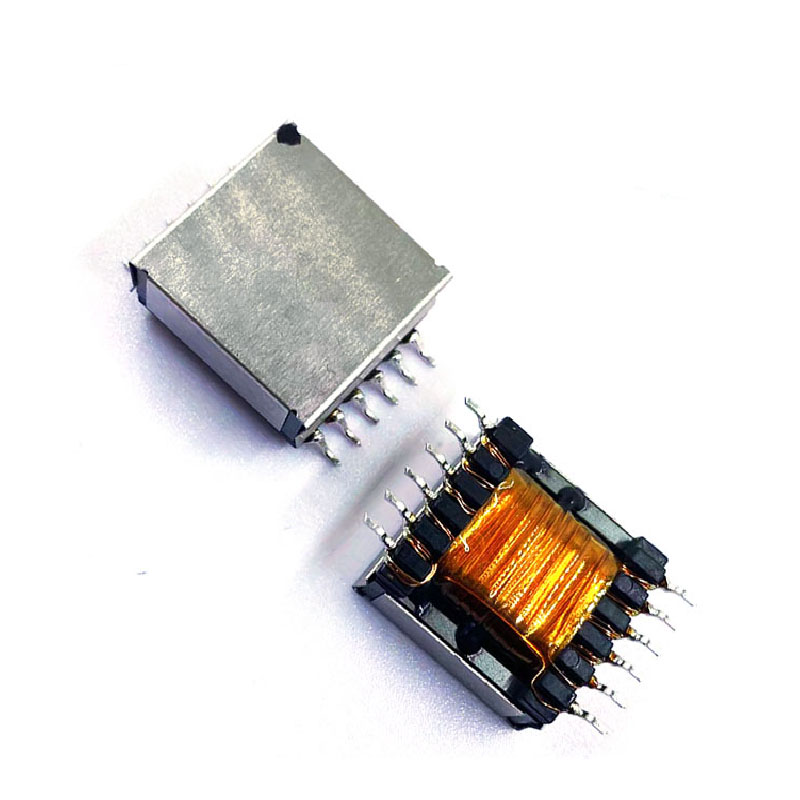

巴倫 耦合變壓器 生產 及設計要點一，一般來說，客戶最關注的問題或最常見的問詢是：1，這是幾比幾的巴倫，可以到什么頻率2，這個是用作什么系統的：分為兩個系統 75/50 ，75為CATV系統類，50系統是網絡通訊類二，產品設計注意點1，頻率點，一般來說1~3G比較容易，市面基本上可以做到。但低頻幾K或高頻4G 6G 8G頻率就比較難了，一般可能設計生產不出來2，產品圈比：1：1容易，且頻率點好控制
