Hqst網絡變壓器產品需要測試的網絡高頻參數四項 實測數據

Hqst華強盛導讀：網絡變壓器的網絡高頻參數測試是項很重要的測試，以下是盈盛電子H81601S百兆網絡變壓器的高頻參數實測值，供參考

Hqst網絡變壓器產品需要測試的網絡參數一般有以下四項：

一，IR 插入損耗 指網絡變壓器對信號衰減程度與信號頻率之間的關系曲線

二，RL回波損耗 回波損耗就是衡量網絡變壓器給數據傳輸系統造成阻抗失配程度的指標

三，CTK 串擾 串擾是兩條信號線之間的耦合、信號線之間的互感和互容引起線上的噪聲

四，CMRR 共模抑制比 共模抑制比是差模電壓放大倍數Aud與共模放大倍數Auc的比的絕對值

如：Hqst百兆網絡變壓器H81601S網絡參數測試圖表：

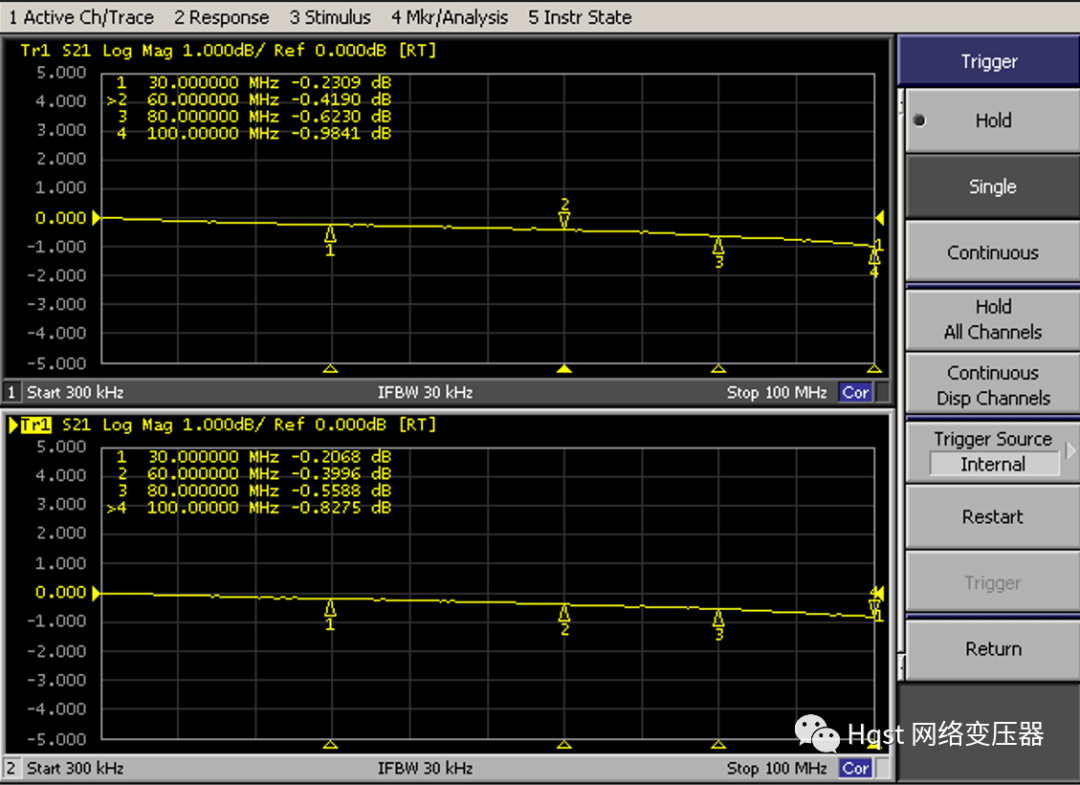

一，Hqst百兆網絡變壓器 IR插入損耗 測試值

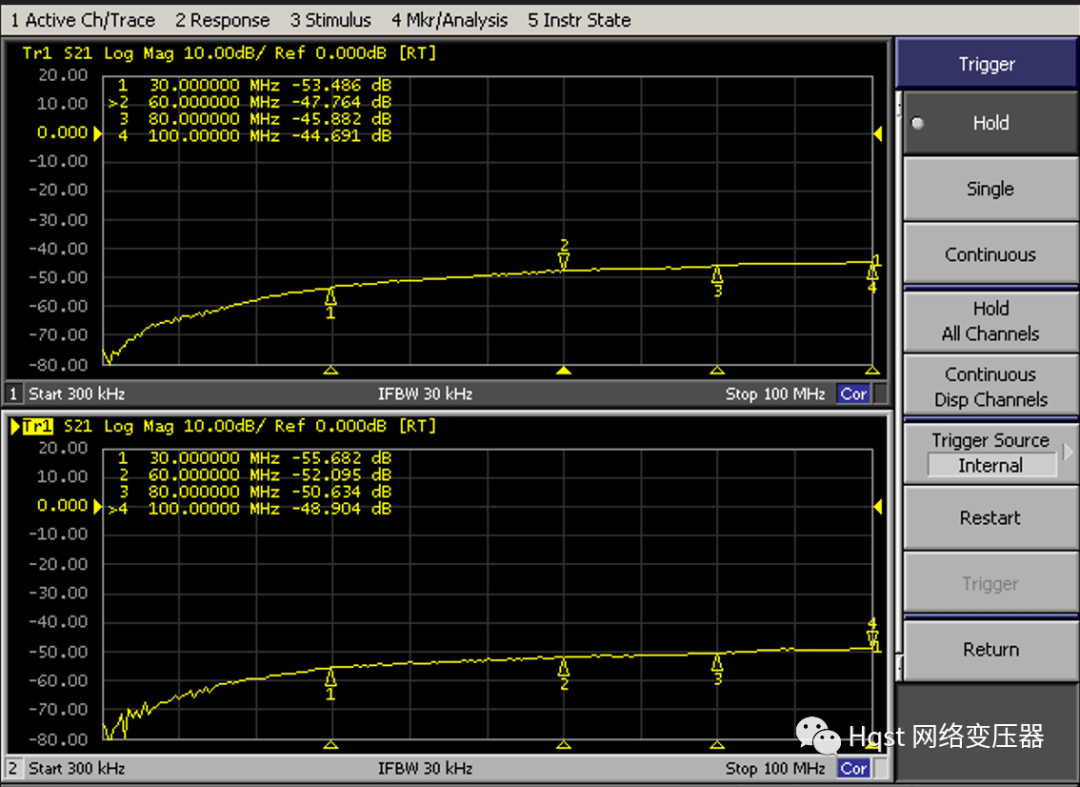

二，Hqst百兆網絡變壓器 RL回波損耗 測試值

三，Hqst百兆網絡變壓器 CMRR共模抑制比 測試值

四，Hqst百兆網絡變壓器 crosstalk 串擾 測試值

五，Hqst百兆網絡變壓器生產現場

專業網絡變壓器，盡在Hqst
