網絡變壓器（LAN Transformer）在PoE，PoE+，UPoE+中的應用

網絡變壓器（LAN Transformer）在PoE，PoE+，UPoE+中的應用

PoE全稱為Power Over Ethernet，是指通過10BASE-T、100BASE-TX、1000BASE-T、2.5GBASE-T和10GBASE-T等以太網銅纜供電，其可靠供電的距離最長為100米。通過這種方式，可以有效的解決IP電話、WLAN AP、便攜設備充電器、刷卡機、攝像頭、數據采集等終端的集中式電源供電。

一，下面分別具體介紹一下UPoE+，PoE+、PoE的具體性能參數

UPoE+：

標準:IEEE802.3bt

供電距離：100m

分級（Classification）: 0~4

最大電流：960mA

PSE輸出電壓：50~57V DC

PSE輸出功率：<=90W

PD輸入電壓：42.5~57V DC

PD輸入功率：81.6W

線纜要求：CAT-5 or better

供電線纜對數：4

PoE+：

標準:IEEE802.3at

供電距離：100m

分級（Classification）: 0~4

最大電流：720mA

PSE輸出電壓：50~57V DC

PSE輸出功率：<=30W

PD輸入電壓：42.5~57V DC

PD輸入功率：25.5W

線纜要求：CAT-5 or better

供電線纜對數：2

主要應用：視頻網絡電話（10-20W），PTZ視頻監控系統（20W），WinMAX，802.11n接收器（8-45W），電腦（30W+）等

PoE：

標準:IEEE802.3af

供電距離：100m

分級（Classification）: 0~3

最大電流：350mA

PSE輸出電壓：44~57V DC

PSE輸出功率：<=15.4W

PD輸入電壓：36~57V DC

PD輸入功率：12.95W

線纜要求：Unstructured

供電線纜對數：2

主要應用：網絡電話（3-7W），WLAN接入點（8-12W）等

二，POE設備直流電傳輸方式


PoE供電系統包含兩種設備PSE和PD。

PoE標準為使用以太網的傳輸電纜輸送直流電到PoE兼容的設備定義了兩種方法：中間跨接法Midspan和末端跨接法Endpoint。


中間跨接法( Midspan )：

 PoE功能在交換機外，應用于普通交換機與網絡終端設備之間，可以通過網線給網絡終端設備供電。Midspan PSE（中跨供電設備）是一個專門的電源管理設備，通常和交換機放在一起。它對應每個端口有兩個RJ45插孔，一個用短線連接至交換機，另一個連接遠端設備。

末端跨接法(Endpoint)：

 PoE功能集成到交換機內，因而省去了需要設置獨立輸電的專用線和設備。

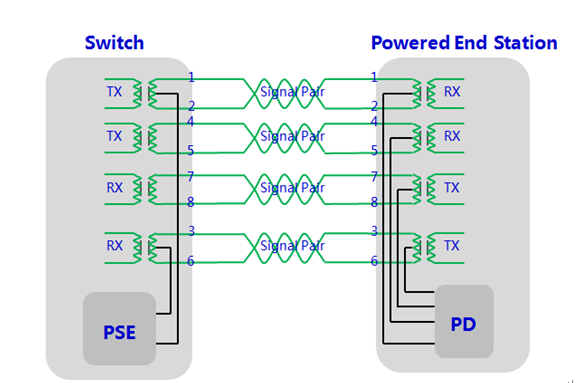

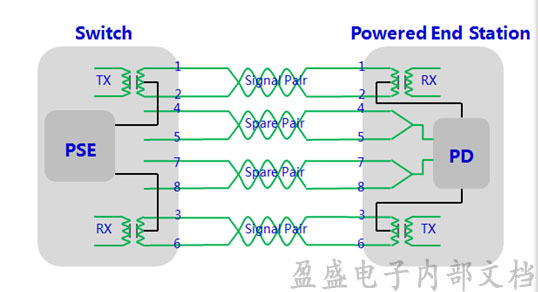

下面介紹幾種末端跨接法Endpoint方式供電.





三，網絡變壓器做為直流最理想器件必須要考慮的問題

  網絡變壓器(Lan Transformer)在PHY芯片和Cable之間起到電氣隔離，阻抗匹配和信號耦合等功能,那么在PoE，PoE+，UPoE線路中,由于電流的加入,網絡變壓器(Lan Transformer)在電流注入過程中起到了關鍵作用，從而也成為兩者之間的zui理想器件。同時,由于有電流通過變壓器,所以此網絡變壓器必須考慮線圈發熱和磁芯飽和問題,其通流能力和承受DC偏流的能力需滿足IEEE802.3af(PoE)，IEEE802.3at(PoE+)，IEEE802.3bt(UPoE)標準;
