實用新型產品名稱

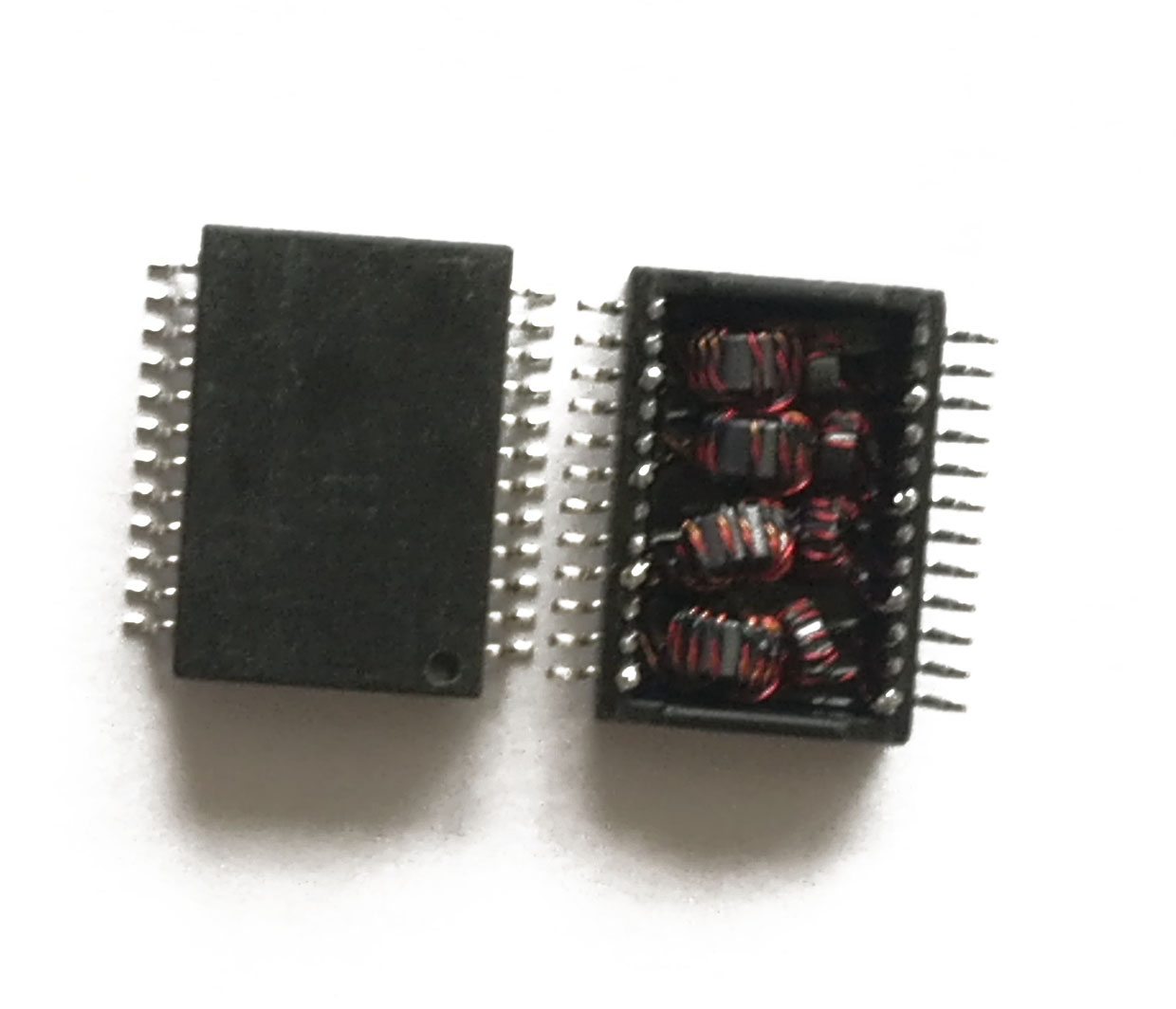

一款醫療用超高耐壓千兆單口網絡變壓器H82407SG
————————————————————————————
摘要
本實用新型公開了一款HQST醫療用超高耐壓千兆單口網絡變壓器H82407SG，包括網絡變壓器漆包線、絕緣層、導體和網絡變壓器本體，所述網絡變壓器本體與網絡變壓器漆包線連接，所述網絡變壓器漆包線表面設置有絕緣層，所述網絡變壓器漆包線內部設置有導體，該種醫療用超高耐壓千兆單口網絡變壓器H82407SG，網絡變壓器漆包線的絕緣層由現有的3層增加到5層，由普通漆包線轉用為　　FIW級180銅線，屬完全絕緣 (零缺陷) 直焊漆包銅圓線，具有高耐溫等級 / 零缺陷加強絕緣， 滿足 IEC60317-56(2012.05 出版)/IEC60950 U 條款， 高耐壓等級滿足電子產品小徑化、易纏繞性、降低成本的需求，應用于小 型變壓器、開關電源等，在耐壓性能方面可完全代替三層絕緣線，并且網絡變壓器使用的凡立水由常規普通的改為帶高抗耐壓的，另外，網絡變壓器產品的整體尺寸不變，現有常規產品耐壓等級只有1500VAC，此產品的耐壓等級可以滿足3500VDC，結構科學合理，使用安全方便，為人們提供了很大的幫助。
————————————————————————————
權利要求人：石門盈盛電子科技有限公司
地址：湖南省常德市石門縣永興街道永固社區一組
設計人：盛忠庭
出品日期：2019.05.21
————————————————————————————

權利要求書

1 .一款醫療用超高耐壓千兆單口網絡變壓器H82407SG，包括網絡變壓器漆包線(1)、絕緣層(2)、導體(3)和網絡變壓器本體(4)，其特征在于，所述網絡變壓器本體(4)與網絡變壓器漆包線(1)連接，所述網絡變壓器漆包線(1)表面設置有絕緣層(2)，所述網絡變壓器漆包線(1)內部設置有導體(3)。
2 .根據權利要求1所述的一款醫療用超高耐壓千兆單口網絡變壓器H82407SG，其特征在于，所述絕緣層 (2)共有五層，為　　
FIW級180銅線，屬完全絕緣 (零缺陷) 直焊漆包銅圓線，具有高耐溫等級 / 零缺陷加強絕緣， 滿足 IEC60317-56(2012.05 出版)/IEC60950 U 條款， 高耐壓等級滿足電子產品小徑化、易纏繞性、降低成本的需求，應用于小 型變壓器、開關電源等，在耐壓性能方面可完全代替三層絕緣線。
3 .根據權利要求1所述的一款醫療用超高耐壓千兆單口網絡變壓器H82407SG，其特征在于，所述絕緣層 (2)為
高抗耐壓凡立水
4 .根據權利要求1所述的一款醫療用超高耐壓千兆單口網絡變壓器H82407SG，其特征在于，所述網絡變壓器本體(4)
高度為5 .50mm
5 .根據權利要求1所述的一款醫療用超高耐壓千兆單口網絡變壓器H82407SG，其特征在于，所述網絡變壓器本體(4)
寬度為12.20mm
6 .根據權利要求1所述的一款醫療用超高耐壓千兆單口網絡變壓器H82407SG，其特征在于，所述網絡變壓器本體(4)
耐壓等級為3500VDC
————————————————————————————


一款醫療用超高耐壓千兆單口網絡變壓器H82407SG
技術領域
[0001]
本實用新型涉及一種網絡變壓器，尤其是涉及一款醫療用超高耐壓千兆單口網絡變壓器H82407SG。

背景技術
[0002]
網絡變壓器具體有T1/E1隔離變壓器；ISDN/ADSL接口變壓器；VDSL高通/低通濾波 器模塊、接口變壓器；T3/E3、SDH、64KBPS接口變壓器；10/100BASE、1000BASE-TX網絡濾波器；RJ45集成變壓器；還可根據客戶需要設計專用變壓器。

產品主要應用于：高性能數字交換機；SDH/ATM傳輸設備；ISDN、ADSL、VDSL、POE受電設備綜合業務數字設備；FILT光纖環路設備；以太網交換機等等，如H81601S H81621S H84801S H82407S H82409S等比較常見，

數據泵是消費級PCI網卡上都具備的設備，數據泵也被叫做網絡變壓器或可稱為網絡隔離變壓器。

它在一塊網卡上所起的作用主要有兩個，
一是傳輸數據，它把PHY送出來的差分信號用差模耦合的線圈耦合濾波以增強信號，并且通過電磁場的轉換耦合到不同電平的連接網線的另外一端；
一是隔離網線連接的不同網絡設備間的不同電平，以防止不同電壓通過網線傳輸損壞設備。
除此而外，數據汞還能對設備起到一定的防雷保護作用。

[0003]
但是常規的網絡變壓器耐壓等級為1500VAC，耐壓等級偏低，在遇到閃電雷擊容易導致設備燒壞，給人們帶來很大的不便
————————————————————————————

實用新型內容
[0004]
本實用新型要解決的技術問題是克服現有的缺陷，提供一款醫療用超高耐壓千兆單口網絡變壓器H82407SG，從而解決上述問題。

[0005]
為實現上述目的，本實用新型提供如下技術方案：一款醫療用超高耐壓千兆單口網絡變壓器H82407SG，包括網絡變壓器漆包線、絕緣層、導體和網絡變壓器本體，所述網絡變壓器本體與網絡變壓器漆包線連接，所述網絡變壓器漆包線表面設置有絕緣層，所述網絡變壓器漆包線內部設置有導體。

[0006]
作為本實用新型的一種優選技術方案，所述絕緣層共有五層。選用FIW級完全絕緣 (零缺陷) 直焊漆包銅圓線，具有高耐溫等級 / 零缺陷加強絕緣， 滿足 IEC60317-56(2012.05 出版)/IEC60950 U 條款， 在耐壓性能方面可完全代替三層絕緣線

[0007]
作為本實用新型的一種優選技術方案，所述絕緣層為高抗耐壓凡立水。

[0008]
作為本實用新型的一種優選技術方案，所述網絡變壓器本體高度為5 .50mm。
[0009]
作為本實用新型的一種優選技術方案，所述網絡變壓器本體寬度為12 .20mm。
[0010]
作為本實用新型的一種優選技術方案，所述網絡變壓器本體耐壓等級為3500VDC。
[0011]
與現有技術相比，本實用新型的有益效果是：該種醫療用超高耐壓千兆單口網絡變壓器H82407SG，網絡變壓器漆包線的絕緣層由現有的3層增加到5層，并且網絡變壓器使用的凡立水由常規普通的改為帶高抗耐壓的，現常規產品耐壓等級只有1500VAC，此產品的耐壓等級可以滿足3500VDC，此產品的高度約為5 .50mm，結構科學合理，使用安全方便，為人們提供了很大的幫助。
————————————————————————————

說 明 書
3附圖說明
[0012]
附圖用來提供對本實用新型的進一步理解，并且構成說明書的一部分，與本實用
新型的實施例一起用于解釋本實用新型，并不構成對本實用新型的限制。在附圖中：
[0013]
圖1為本實用新型所述的網絡變壓器漆包線新規格示意圖；

[0014]
圖2為網絡變壓器漆包線現有常規規格示意圖；
[0015]

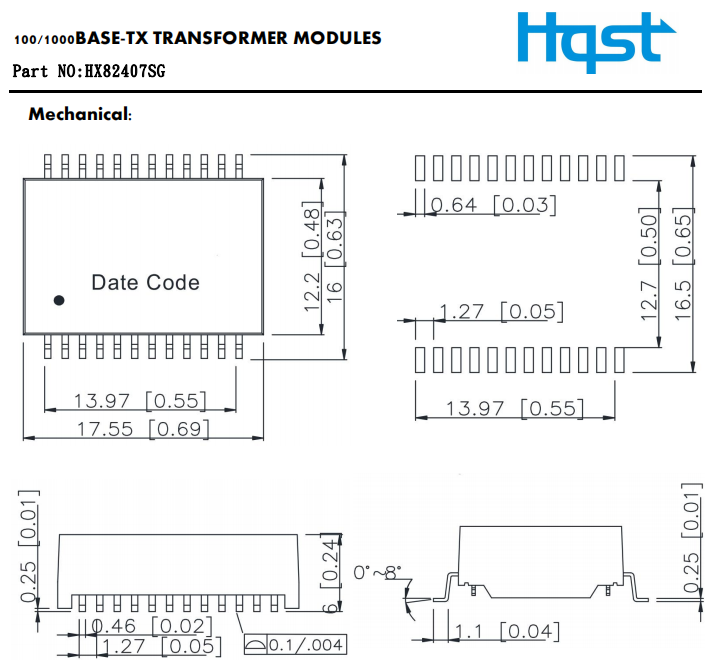

圖3為本實用新型所述的網絡變壓器本體新規格示意圖；
[0016]
圖4為網絡變壓器本體現有常規規格示意圖；
[0017]
圖中：1、網絡變壓器漆包線；2、絕緣層；3、導體；4、網絡變壓器本體。

具體實施方式
[0018]
下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行
清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例，基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

[0019]
請參閱圖1
-
4，本實用新型提供一種技術方案：一款醫療用超高耐壓千兆單口網絡變壓器H82407SG，
包括網絡變壓器漆包線1、絕緣層2、導體3和網絡變壓器本體4，網絡變壓器本體4與網絡變壓器漆包線1連接，網絡變壓器漆包線1表面設置有絕緣層2，網絡變壓器漆包線1內部設置有導體3。
[0020]
絕緣層2共有五個，絕緣層2為高抗耐壓凡立水，網絡變壓器本體4高度為5 .50mm， 網絡變壓器本體4寬度為12 .20mm，網絡變壓器本體4耐壓等級為3500VDC。
[0021]
具體原理：使用時，將網絡變壓器漆包線1的絕緣層2由現有的3層增加到5層，將網絡變壓器使用的凡立水由常規普通的改為帶高抗耐壓的，將網絡變壓器的整體高度由原來的8 .20mm改為5 .50mm，此產品的耐壓等級可以滿足3500VDC，高度約為5 .50mm。
[0022]
該種醫療用超高耐壓千兆單口網絡變壓器H82407SG，網絡變壓器漆包線1的絕緣層2由現有的3層增加到5層，并且網絡變壓器使用的凡立水由常規普通的改為帶高抗耐壓的，另外，網絡變壓器產品的整體高度由原來的8 .20mm改為5 .50mm，現有常規產品耐壓等級只有1500VAC，此產品的耐壓等級可以滿足3500VDC，常規產品高度約為8 .20mm，此產品的高度約為5 .50mm，結構科學合理，使用安全方便，為人們提供了很大的幫助。

[0023]
最后應說明的是：以上所述僅為本實用新型的優選實施例而已，并不用于限制本
實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
————————————————————————————
